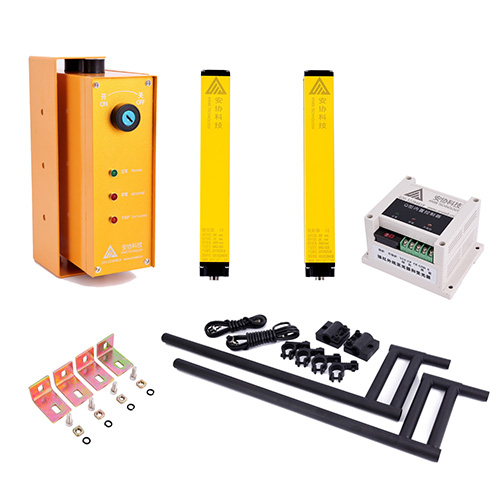

- HA系列安全光栅
HA四级安全光栅Level 4 safety grating：
HA系列安全光栅携带双回路外置控制系统，参照了欧洲标准设计，主要元器件选用国外原装进口，其安全性能达到国际欧洲四级标准，并通过了国内GB4584-2007认证。其功能强大，自检完善，使用简易，抗震性强，安装方式多样可应用于各种高危设备，并能在恶劣环境中保护操作人员安全及设备。
产品特点：
1.采用SMD贴片设计，抗光、电磁干扰能力强，具有多种抗震性措施，抗震性好，稳定性高。
2.采用双回路输出信号，自检完善，响应时间短。
3.一台控制器可控制多套传感器，形成多面保护。
4.铝合金外壳，结构坚固，耐冲击。
5.采用线同步技术，抗干扰能力强。
6.产品由大地保险承保，客户用的放心。
7.可用于长距离区域保护，和用于多面区域保护。8.符合国家铸造锻压机械质量监督检测中心GB4587-2007技术标准规范。
产品技术参数：
响应时间 | ＜20msSR | 电源电压 | AC220V/110V±15% 50/60Hz |
抗光干扰 | 10000Lux（入射角≥5°） | 保护距离(mm) | A.0~3500 |
继电器机械寿命 | ≥1000万次（可更换 | B.0~10000 | |
环境湿度 | 20℃，RH≤85% | C.0~15000 | |
功耗＜15W | ＜15W | 光轴间距(mm) | 10 |
输出触点容量 | AC250V5A | 20 | |
频率范围 | 10-55Hz | 40 |

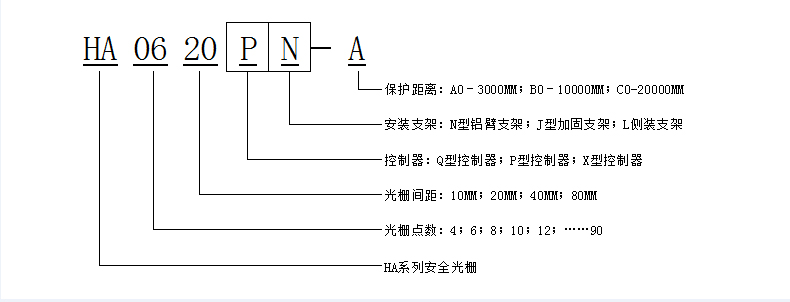

HA系列产品选型规格说明：
光束数量 | 光轴间距(10mm) | 光束数量 | 光轴间距(20mm) | 光束数量 | 光轴间距(40mm) | |||
规格型号 | 保护高度 | 规格型号 | 保护高度 | 规格型号 | 保护高度 | |||
12 | HA1210 | 110 | 6 | HA0620 | 100 | 6 | HA0640 | 200 |
16 | HA1610 | 150 | 8 | HA0820 | 140 | 8 | HA0840 | 280 |
20 | HA2010 | 190 | 10 | HA1020 | 180 | 10 | HA1040 | 360 |
24 | HA2410 | 230 | 12 | HA1220 | 220 | 12 | HA1240 | 440 |
28 | HA2810 | 270 | 14 | HA1420 | 260 | 14 | HA1440 | 520 |
32 | HA3210 | 310 | 16 | HA1620 | 300 | 16 | HA1640 | 600 |
36 | HA3610 | 350 | 18 | HA1820 | 340 | 18 | HA1840 | 680 |
40 | HA4010 | 390 | 20 | HA2020 | 380 | 20 | HA2040 | 760 |
44 | HA4410 | 430 | 22 | HA2220 | 420 | 22 | HA2240 | 840 |
48 | HA4810 | 470 | 24 | HA2420 | 460 | 24 | HA2440 | 920 |
52 | HA5210 | 510 | 26 | HA2620 | 500 | 26 | HA2640 | 1000 |
HA系列产品选型表(单位数为mm) HA series product selection table (unit mm)
支架选配表Bracket matching table：
支架名称及代码 | 支架图片及配件 | 详细清单 |

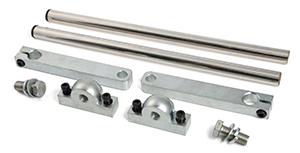

铁旋臂支架 N型 |
| ⑴两根钢管（450mm的钢管配≤180mm保护高度的光电；550mm长的钢管配<180mm≤300mm保护高度的光电；660mm长的钢管配>300mm保护高度的光电） ⑵旋臂两个 ⑶底座2个 ⑷滑块4个 ⑸M8垫圈2个+M8弹垫2个 ⑹M8*16螺丝2颗 ⑺M6*8螺丝2颗 ⑻M5垫圈4个+M5弹垫4个 ⑼M5螺母4个 ⑽M5*30螺丝4颗 ⑾M40*40螺丝2个 ⑿M40垫圈2个+M40弹垫2个 ⒀M8*25螺丝4个 ⒁M8弹垫4个 |

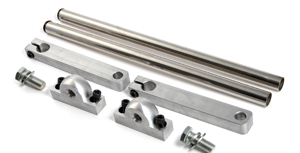

铝旋臂支架 N型 |
| |

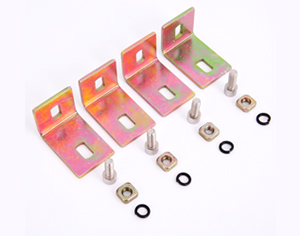

侧装支架 L型 | | ⑴L型支架4个 ⑵滑块4个 ⑶M6垫圈4个+M6弹垫4个 ⑷M6*16螺丝4颗 ⑸M6*8螺丝4颗 |

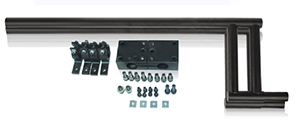

加固支架 J型 |
| ⑴加固两根 ⑵底座两个 ⑶O型卡4个 ⑷滑块4个 ⑸M8垫圈2个+M8弹垫10个 ⑹M8*16螺丝6颗 ⑺M6*8螺丝4颗 ⑻M5垫圈4个+M5弹垫4个 ⑼M5螺母4个 ⑽M5*30螺丝4颗 ⑾M8*25螺丝6颗 ⑿M8*12螺丝4颗 |

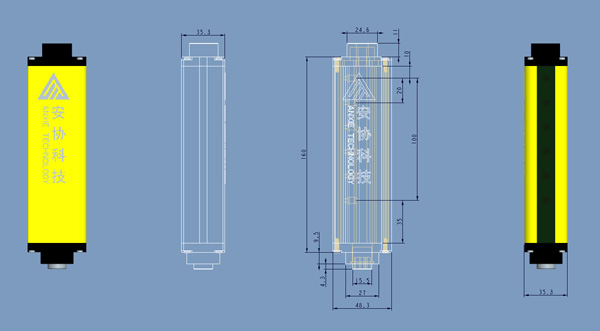

HA尺寸图
