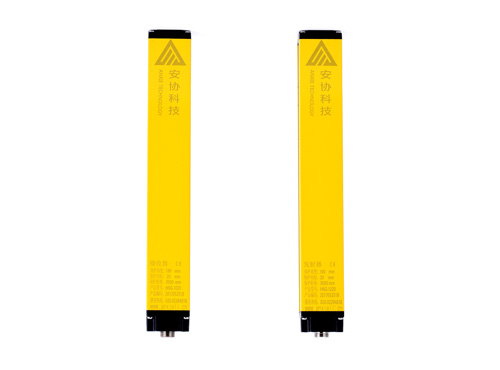

HG抗干扰安全光栅

介绍：

HG抗干扰安全光栅Anti-jamming Safety Grating

产品介绍Product introduction：

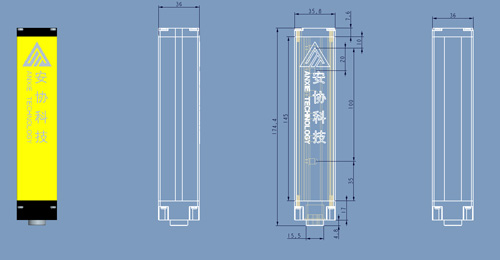

1.外形小巧，尺寸仅35*35mm

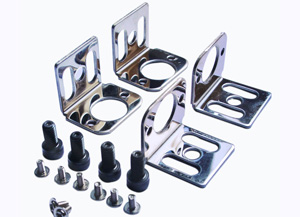

2.安装方式灵活、简便；

3.光点循环自检，提升设备安全性；

4.具有抗干扰功能，带显示屏；

5.进口老化设备保护产品的质量安全稳定；

6.可提供PNP输出，此时应保证后续控制电路符合安全要求，并提供DC24V电源；

7.标准配置：发光器/1支，受光器/1支，信号电缆 1.5m,3.5m各一根；
1. The appearance is small, only 35 * 35 mm

2. A flexible and easy installation

3. Light circular self-checking, improve equipment safety.

4. Have waterproof function.

5. Imported aging equipment to protect the security and stability of the quality of the product

6. Can provide PNP output, should guarantee the follow-up control circuit meet safety requirements, and provide DC24V power supply

7. The standard configuration: light emitting device / 1 teams, by light / 1, P type controller / 1, the only signal cable series 1.5 m, 3.5 m ea
产品技术参数Product technical parameters：

保护高度	60~2000mm（常规）	工作环境温度	-10℃~55℃
光轴间距	5mm/10mm/20mm/40mm	截面尺寸	35*35mm
光轴数量	4、6、8、10……	工作环境湿度	温度20℃时，空气相对湿度<85%
工作电压	DC10V~30V	输出电流	≤300mA
功率	<5W	光幕形式	对射式
响应时间	<10ms	抗光干扰	10000Lux(入射角I>5°）
绝缘电阻	≥100MΩ	介电强度	ACI500V.60S.无击穿或闪烁
输出方式	NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择）

HG系列产品选型规格说明：

HG列产品选型表(单位数为mm) HNG series product selection table (unit mm)

光轴间距（5mm)				光轴间距（10mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
16	75	152.5	HG 1605	8	70	140	HG 0810
24	115	192.5	HG 2405	12	110	180	HG 1210
32	155	232.5	HG 3205	16	150	220	HG 1610
40	195	272.5	HG 4005	20	190	260	HG 2010
48	235	312.5	HG 4805	24	230	300	HG 2410
56	275	352.5	HG 5605	28	270	340	HG 2810
64	315	392.5	HG 6405	32	310	380	HG 3210
72	355	432.5	HG 7205	36	350	420	HG 3610
80	395	472.5	HG 8005	40	390	460	HG 4010
88	435	512.5	HG 8805	44	430	500	HG 4410
96	475	552.5	HG 9605	48	470	540	HG 4810
104	515	592.5	HG 10405	52	510	580	HG 5210
112	555	632.5	HG 11205	56	550	620	HG 5610
120	595	672.5	HG 12005	60	590	660	HG 6010
128	635	712.5	HG 12805	64	630	700	HG 6410

光轴间距（20mm)				光轴间距（40mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
4	60	140	HG 0420	4	120	200	HG 0440
6	100	180	HG 0620	6	200	280	HG 0640
8	140	220	HG 0820	8	280	360	HG 0840
10	180	260	HG 1020	10	360	440	HG 1040
12	220	300	HG 1220	12	440	520	HG 1240
14	260	340	HG 1420	14	520	600	HG 1440
16	300	380	HG 1620	16	600	680	HG 1640
18	340	420	HG 1820	18	680	760	HG 1840
20	380	460	HG 2020	20	760	840	HG 2040
22	420	500	HG 2220	22	840	920	HG 2240
24	460	540	HG 2420	24	920	1000	HG 2440
26	500	580	HG 2620	26	1000	1080	HG 2640
28	540	620	HG 2820	28	1080	1160	HG 2840
30	580	660	HG 3020	30	1160	1240	HG 3040
32	620	700	HG 3220	32	1240	1320	HG 3240
