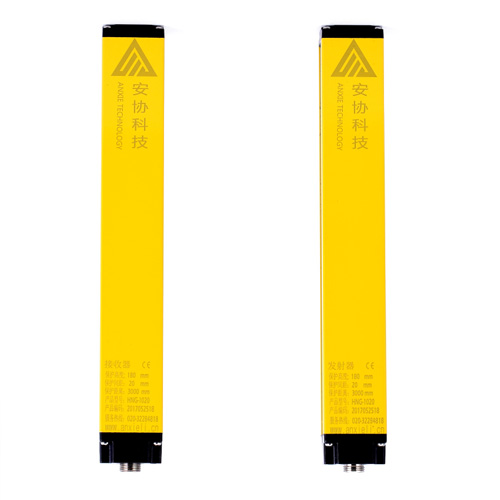

HNG系列安全光栅

介绍：

HNG自动化安全光栅Automatic safety grating

产品介绍Product introduction：

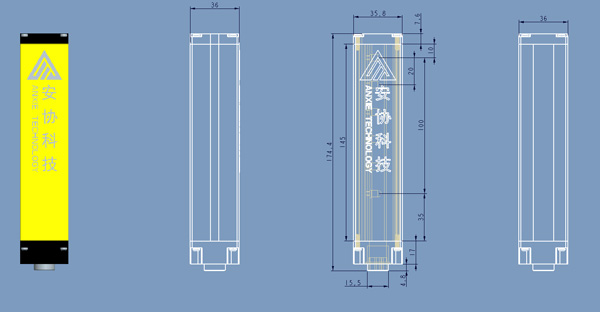

1.外形小巧，尺寸仅35*35mm

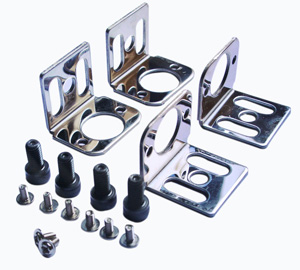

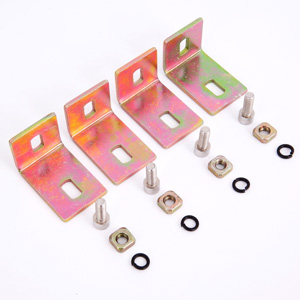

2.安装方式灵活、简便

3.光点循环自检，提升设备安全性。

4.具有防水功能。

5.进口老化设备保护产品的质量安全稳定

6.可提供PNP输出，此时应保证后续控制电路符合安全要求，并提供DC24V电源

7.标准配置：发光器/1支，受光器/1支，信号电缆 1.5m,3.5m各一根；
1. The appearance is small, only 35 * 35 mm

2. A flexible and easy installation

3. Light circular self-checking, improve equipment safety.

4. Have waterproof function.

5. Imported aging equipment to protect the security and stability of the quality of the product

6. Can provide PNP output, should guarantee the follow-up control circuit meet safety requirements, and provide DC24V power supply

7. The standard configuration: light emitting device / 1 teams, by light / 1, P type controller / 1, the only signal cable series 1.5 m, 3.5 m ea
产品技术参数Product technical parameters：

保护高度	60~2000mm（常规）	工作环境温度	-10℃~55℃
光轴间距	5mm/10mm/20mm/40mm	截面尺寸	35*35mm
光轴数量	4、6、8、10……	工作环境湿度	温度20℃时，空气相对湿度<85%
工作电压	DC10V~30V	输出电流	≤300mA
功率	<5W	光幕形式	对射式
响应时间	<10ms	抗光干扰	10000Lux(入射角I>5°）
绝缘电阻	≥100MΩ	介电强度	ACI500V.60S.无击穿或闪烁
输出方式	NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择）

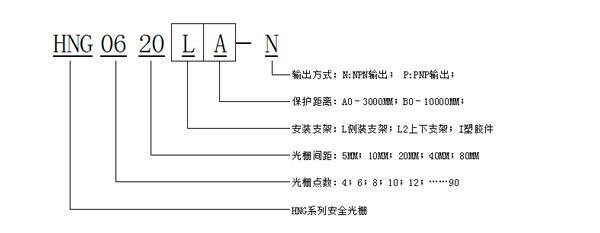

HNG系列产品选型规格说明：

HNG列产品选型表(单位数为mm) HNG series product selection table (unit mm)

光轴间距（5mm)				光轴间距（10mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
16	75	152.5	HNG 1605	8	70	140	HNG 0810
24	115	192.5	HNG 2405	12	110	180	HNG 1210
32	155	232.5	HNG 3205	16	150	220	HNG 1610
40	195	272.5	HNG 4005	20	190	260	HNG 2010
48	235	312.5	HNG 4805	24	230	300	HNG 2410
56	275	352.5	HNG 5605	28	270	340	HNG 2810
64	315	392.5	HNG 6405	32	310	380	HNG 3210
72	355	432.5	HNG 7205	36	350	420	HNG 3610
80	395	472.5	HNG 8005	40	390	460	HNG 4010
88	435	512.5	HNG 8805	44	430	500	HNG 4410
96	475	552.5	HNG 9605	48	470	540	HNG 4810
104	515	592.5	HNG 10405	52	510	580	HNG 5210
112	555	632.5	HNG 11205	56	550	620	HNG 5610
120	595	672.5	HNG 12005	60	590	660	HNG 6010
128	635	712.5	HNG 12805	64	630	700	HNG 6410

光轴间距（20mm)				光轴间距（40mm)
光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号	光束数量（n）	保护高度（mm）	外壳高度（mm）	规格型号
4	60	140	HNG 0420	4	120	200	HNG 0440
6	100	180	HNG 0620	6	200	280	HNG 0640
8	140	220	HNG 0820	8	280	360	HNG 0840
10	180	260	HNG 1020	10	360	440	HNG 1040
12	220	300	HNG 1220	12	440	520	HNG 1240
14	260	340	HNG 1420	14	520	600	HNG 1440
16	300	380	HNG 1620	16	600	680	HNG 1640
18	340	420	HNG 1820	18	680	760	HNG 1840
20	380	460	HNG 2020	20	760	840	HNG 2040
22	420	500	HNG 2220	22	840	920	HNG 2240
24	460	540	HNG 2420	24	920	1000	HNG 2440
26	500	580	HNG 2620	26	1000	1080	HNG 2640
28	540	620	HNG 2820	28	1080	1160	HNG 2840
30	580	660	HNG 3020	30	1160	1240	HNG 3040
32	620	700	HNG 3220	32	1240	1320	HNG 3240
