一、安全光栅用途

安全光栅也就是光电安全保护装置(也称安全保护器、冲床保护器、红外线安全保护装置等).  在现代化工厂里，人与机器协同工作，在一些具有潜伏危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域(有毒、高压、高温等)，轻易造成功课职员的人身伤害

1.安全光栅又称为光电保护器、安全光幕、光电保护装置等，主要用于机械加工设备、危险工作区域，防止机械设备对操纵者的伤害和误入危险区域造成的人身伤害，保护人身安全。

2.  对于滑块能在行程的任意位置制动休止的压力机，安装安全光栅置，可实现整个行程的安全保护，或与凸轮开关配合，实现30°～180°之间行程的安全保护。

3.  对于产业机械手、注塑机、包装设备、切纸机械、压滤机、自动化设备、焊装流水线等危险工作区域，安装安全光栅，可实现进入危险区域报警或与设备的安全保护系统联锁，从而保护人身安全。

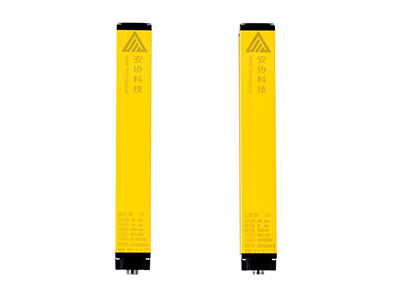

二、安全光栅的组成

发光器；由若干发光单元组成，发射红外光线。

受光器；安全光幕由若干受光单元组成，接收红外光线，与发光器对应，形成保护光幕，

产生通光、遮光信号，通过信号电缆传输到控制器。

控制器；为发光器、受光器供电，并处理受光器产生的通光、遮光信号，产生控制信号，  控

制机床的制动控制回路或其它设备的报警装置，实现机床泊车或安全报警。控制器又可分

为内置式控制器(Q)和外置式控制器(W);内置式控制器结构小巧紧凑，可安装在机床或其它

设备的电气柜内;外置式控制器结构美观牢固，可直接安装在机床床壁上或其它设备上。

信号电缆；用来传输控制器和发光器、受光器之间的信号。

控制电缆；用来连接控制器和机床、设备的控制单元，以实现机床、设备的安全控制、

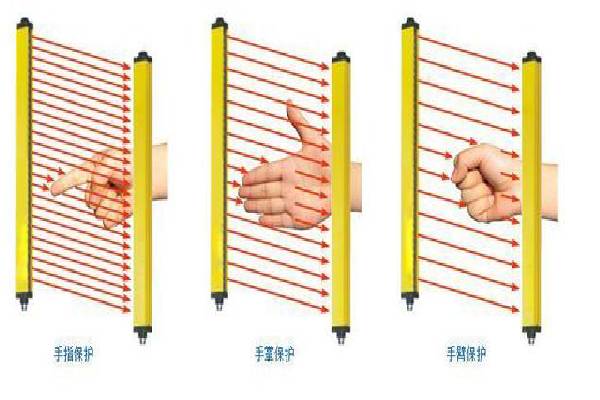

三、安全光栅工作示意图

安全光栅根据光幕产生方式的不同，可分为反射式、对射式、多面保护三种形式.

反射式安全光栅工作示意图

对射式安全光栅工作示意图

多面式安全光栅工作示意图

四、安全光栅工作原理

正常情况下光栅

当光栅传感器保护区域内无遮挡物时,光栅传感器发出安全信号给控制器,控制器安全指示灯绿灯点亮,故障指示灯红灯熄灭,继电器吸合,设备可以启动。

异常情况下光栅当光栅尺传感器保护区域内有遮挡物,例如职员进入时,光线被遮断,光栅传感器立刻发出遮断信号给控制器,控制器安全指示灯绿灯熄灭故障指示灯红灯点亮,继电器立刻开释,设备休止且不能被启动,从而起到保护职员免受伤害。

五、留意事项

1  盲区的存在：

因为安装及光栅本身的缺陷等，导致光栅在使用时存在盲区，在盲区内遮蔽光栅起不到保护作用，使用时需要特别留意。

新设备安装时尽量选用无盲区光栅

2  严格检查

1、每班使用之前必需检查安全光栅对设备举措措施的控制是否正常。

2、  使用过程中不得随意变动光栅的位置。

3、当泛起故障时，应由专业职员维修。

4、使用过程中，留意不要让工件、工具、废物等碰撞光电保护装置。

5、光栅光学表面需要按期清洁。

3  禁止随意将控制信号短接

有些工厂，因为光栅损坏导致短期内无法出产因此将控制信号短接，使得控制系统以为光栅是正常的，但是一旦操纵职员将手或者其他身体部位放在危险区就会发生人身伤害事故，因此，为人为己，安全装置千万不能短接。
