测量光幕是由安全光幕生产的一种高精度、高技术要求的光幕，它是由一套或多套传感器测量并传送信号的，它分为两种用途，一种是安全光幕，另一种是测量光幕。安全光幕主要用于工业安全保护，测量光幕适用于检测产品是否符合规定。

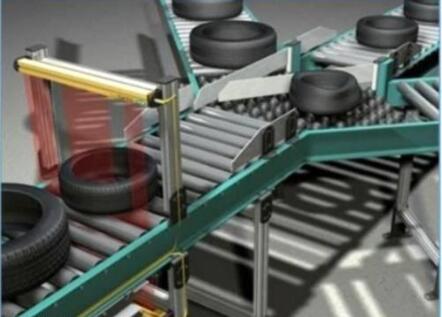

　　测量光幕主要用于检测物体的尺寸、尺寸、是否满足要求等。它是一种光电传感器，其主要部件是发光器件、光接收机和控制器。

　　光电传感器是一种能够感知其接收到的光强变化的电子装置，包括光学系统、放大器和开关输出器件。所有光电传感器都使用调制光消除周围光源的可能影响。当光电传感器发射光时，当被测物体经过时，根据不同的探测模式，物体或光吸收或反射光到光电传感器的收集器，从而导致收集器接收到的光强度发生变化，其变化值触发开关信号输出，以实现检测功能。

　　1.测量光幕由一对光电发射器组成，它们都包括在一个外壳中，所有接受者都包括在另一个壳体中。测量屏幕使用红外非接触同步扫描来识别哪些访问被阻塞.首先，发光信道发出光脉冲，相应的接收机同时查找脉冲。找到后，完成对一个通道的扫描，然后将下一个通道转到下一个通道，直到所有扫描完成为止。当完成周期性扫描时，系统记录哪些通道通过和哪些通道被阻塞，并根据系统定义输出信号，该信号可以是模拟信号、开关信号或RS 485通信信号。

　　2.响应时间：光幕系统的响应时间取决于光幕看到目标物体的时间。当被目标物体阻挡的光束通道恰好是当前被光幕扫描的光束通道时，短响应时间为1ms，响应时间是当前系统扫描时间的2倍。系统的扫描时间取决于光幕的高度和扫描模式。

　　测量方式：采用简单的Windows设置程序设置模拟输出、RS 485/RS 232通讯协议输出、开关输出和扫描分析模式。
