地铁高铁红外线安全光幕安全防护系统故障HP系列分析指南

HP光幕的屏显信息

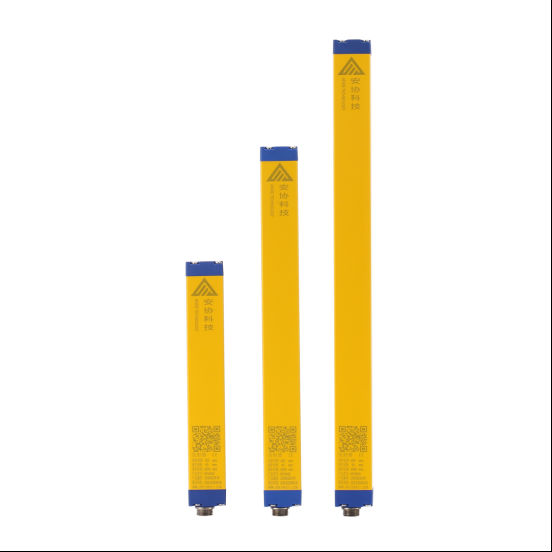

HP系列光幕是专用于地铁与高铁红外线安全光幕,产品带有一个两位半的数码显示屏,在光幕上电启动和出错情况下会输出一些信息,通过观察这些信息可以了解光幕的工作模式和错误状态,具体屏显信息如下:



1. 上电启动阶段屏显信息和顺序表:

顺序

发射端屏显

接收端屏显

含义

1

显示出当前光幕所在系列的名称为HP(28mm宽)或HD(35mm宽)

2a

(正常态)

显示一个数值

(当数值大于等于200时,

最高位会如此表示数字2下同

显示当前有效的收发管的数量(被屏蔽的管不会被计数)。

3a

(正常态)

如果设为光同步

如果设为线同步

显示出同步方式,光同步显示LS (即Light Sync),线同步显示CS (即Cable Sync)。如果自检正常,随后屏显将熄灭,光幕进入正常工作状态。

根据这个显示可以判断是否有设错同步方式。

2b

(学习态)

表示光幕已经进入学习状态。

提示此时可以断开用于进入学习的短路子了。

3b

(学习态)

显示出主板的类别(发射端显示tn、接收端显示rv)。

根据这个显示可以判断出是否有烧错程序(比如发射主板的程序烧入了接收主板后会显示发射主板的名称tn)

4b

(学习态)

显示一个数值

这个数值代表当前检测到的扩展板数量。

4灯主板算1片扩展板,6灯的算2片)

判断这个数值和实际焊接上的板的数量是否存在出入,就可知道是否有扩展板异常或没有焊好。

5b

(学习态)

显示出发射或接收管的类别(发射管显示En、接收端显示Pd)。

如果自检通过,屏显会自动熄灭,光幕进入正常工作状态

6b

(学习态)

显示一个数值

这个数值代表当前实际检测到的发收管的数量(被屏蔽的管不会被计数)。

判断这个数值和未被屏蔽的管的数量是否相同可以大致判断出管的屏蔽状态是否正确。

如果用于进入学习的短路子仍未断开,光幕将重复轮流显示3b ~ 6b的内容,直到断开后,光幕将自动重启。



2. 错误状态信息:

光幕具有较好内部错误诊断能力,当发现内部错误的时候能直接判断出错误类型和位置,并显示在屏幕上。

当光幕被设为线同步模式,且发射端未能正确收到同步信号时,会显示nS (No Sync):



同步信号恢复后,显示将自动消失。

当出现其它内部错误时,屏幕将先显示错误标志Er:



随后将显示出错误代码,如果还有错误参数将显示错误代码后按顺序显示参数数值,为了区分错误代码和各个参数,不至于显示混淆,显示错误代码和参数之间会有英文字符提示,两个参数之间会有一个短暂的黑屏间隔,观察时需要留意。显示完成后,光幕将自动重启并试图恢复工作。

以下是错误代码和参数表(如果没有特别说明则表示发射端和接收端的错误代码是相似或者相同的):

错误代码

参数1

参数2

说明

11

a

b

两次检测扩展板的数量不相同,参数a、b表示分别显示两次的数值。

12



a

b

两次检测有效管(未被屏蔽的管)的分布或者数量不相同,参数a、b表示分别显示两次的数值。由于分布不同也会被检出所以a、b两个数值有可能是相同的。

13

a

b

实际检测到的扩展板数量和保存值不同。a表示实际检测到的数值,b为保存值。

14



a

b

实际检测到的有效管(未被屏蔽的管)的分布或者数量与保存值不同,a表示实际检测到的数值,b为保存值。由于分布不同也会被检出所以a、b两个数值有可能是相同的。

18

-

-

没有学习数据或学习数据损坏。

21

-

-

学习时发现内部RESP总线状态错误。

24

-

-

学习时发现和主板上的专用处理器通信错误。

25

-

-

学习时发现连接的扩展板数量过多。

31

-

-

工作时发现内部RESP总线状态错误。

32

a

-

工作时发现部分光轴发射管失效,a为失效管的序号。(接收端无此错误代码)

33

a

-

工作时发现部分扩展板没有正确响应,a为没有响应的扩展板的序号。

38

-

-

扩展板5V/8V供电过载。
